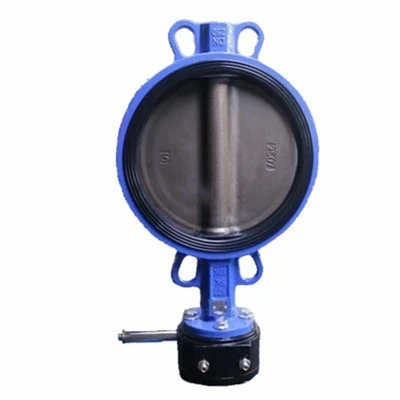

Il-valv tal-farfett b'offset doppju bla periklu għan-nar huwa valv ta' kwart-dawra inġinerija għal-iżolament ta' pipeline ta' prestazzjoni għolja u kontroll tal-fluss fiż-żejt u l-gass, raffinar, petrokimiċi, kimiċi, u applikazzjonijiet ta 'proċess fejn l-espożizzjoni għan-nar, pressjoni għolja, u trażżin tal-midja huma kritiċi.

L-arranġament tax-xaft offset doppju-tneħħi l-kuntatt kontinwu bejn id-diska u s-sedil waqt it-tħaddim. Dan inaqqas il-frizzjoni fil-wiċċ tas-siġillar, jiżgura torque operattiv prevedibbli, u jestendi b'mod sinifikanti l-ħajja tal-ilbies tas-sedil waqt ċikli ripetuti ta 'ftuħ u għeluq.

Għażla tal-Prodott f'daqqa t'għajn

Parametru	Għażliet ta' Speċifikazzjoni
Tip ta' Valv	Valv tal-farfett offset doppju sikur tan-nar
Standards tad-Disinn	API 609 (Kategorija B), EN 593
Daqsijiet Nominali	DN50 sa DN1200 (NPS 2" sa 48")
Klassi ta' Pressjoni	Klassi ASME 150, 300, 600 / PN10 sa PN100
Stil tal-Korp	Wafer, Lug, Double Flanġ
Standards tat-Test tan-Nar	API 607, ISO 10497
Tnixxija u Ittestjar tal-Pressjoni	API 598, ISO 5208, EN 12266-1
Immuntar tal-Fanġ ta' Fuq	ISO 5211 kuxxinett ta 'immuntar dirett
Għażliet ta' Operazzjoni	Lieva Manwali, Gearbox Manwali, Attwatur Pnewmatiku, Attwatur Elettriku
Midja Primarja	Żejt, Gass, Idrokarburi, Petrokimiċi, Kimiċi, Fluwidi tal-Proċess

Karatteristiċi Ewlenin u Inġinerija tad-Disinn

L-Ewwel Tpaċija:Ix-xaft jinsab wara l-pjan tas-siġillar tas-sedil, li jipprovdi wiċċ tas-sedil kontinwu u mhux miksur.

It-Tieni Offset:Il-linja ċentrali tax-xaft hija kkumpensata mil-linja ċentrali tal-valv, u tikkawża li d-diska tneħħi mis-sedil immedjatament malli jinfetaħ (fi 1 sa 3 gradi ta 'rotazzjoni).

Sedil Artab Primarju:Jiżgura għeluq issikkat tal-bużżieqa-(Klassi VI / Rata A) taħt kundizzjonijiet operattivi normali.

Sedil tal-metall sekondarju:Magħmul minn ligi tan-nikil għoli-(bħal Inconel) jew azzar li ma jissaddadx. Jekk is-sedil artab primarju jkun bil-ħsara waqt nar, il-pressjoni tal-linja ġġiegħel id-diska kontra s-sedil sekondarju tal-metall biex iżżomm tifi tan-nar-sikur.

ISO 5211 Immuntar Dirett:Flanġ ta 'fuq iddisinjat għall-immuntar dirett ta' gearboxes manwali, attwaturi pnewmatiċi, jew attwaturi elettriċi mingħajr parentesi esterni.

Zokk ta' -Blowout:Disinn intern li jżomm iz-zokk jipprevjeni l-ħruġ ta 'zokk taħt pressjoni operattiva għolja, u jsaħħaħ is-sigurtà tal-kamp.

Għażliet tal-Grad tal-Materjal

Biex tissimplifika l-akkwist u l-evalwazzjoni teknika, il-kombinazzjonijiet tal-materjal standard tal-korp, it-tirqim u s-sedil huma dettaljati hawn taħt:

Komponent tal-valv	Għażla tal-Azzar tal-Karbonju	Stainless Steel Grad	Temperatura Baxxa / Liga Duplex
Korp	ASTM A216 WCB / LCC	ASTM A351 CF8 / CF8M	ASTM A995 4A (Duplex) / 5A (Super Duplex)
Diska	ASTM A351 CF8M	ASTM A351 CF8M / 316	Duplex 2205 / Super Duplex 2507 / Monel
Zokk	17-4PH (UNS S17400)	17-4PH / AISI 316	Duplex 2205 / Inconel 718
Sede Primarja	RPTFE / PTFE / Devlon	RPTFE / PEEK	PEEK / Metal-għa-Metall
Sede Sekondarja	Inconel 718 / 316SS	Inconel 718 / 316SS	Inconel 625 / Inconel 718
Ippakkjar tal-glandola	Grafita flessibbli	Grafita flessibbli	Grafit Flessibbli (Nar-Sikur)

Speċifikazzjonijiet Tekniċi u Standards Industrijali

Parametru tal-Inġinerija	Standard/Kriterji Applikabbli
Disinn u Manifattura	API 609 (Kategorija B), MSS SP-68, EN 593
Wiċċ-imb'-Dimensjonijiet Wiċċ	API 609, ISO 5752, EN 558
Tħaffir tal-ħanek	ASME B16.5 (Klassi 150-600), EN 1092-1 (PN10-PN100)
Pressjoni-Klassifikazzjoni tat-Temperatura	ASME B16.34
Kwalifika tat-Test tan-Nar	API 607, ISO 10497
Ittestjar u Spezzjoni	API 598, ISO 5208, EN 12266-1
Ittestjar ta' Emissjonijiet Fuġittivi	ISO 15848-1 / API 641 (Mhux obbligatorju fuq talba)

Manutenzjoni tal-Pjanti u Gwida ta' Sostituzzjoni tal-Valv

Meta tissostitwixxi l-valvi eżistenti waqt il-manutenzjoni tal-impjant, ivverifika l-10 parametri kritiċi li ġejjin qabel ir-rilaxx tal-ordni:

Daqs tal-Valv (NPS / DN)

Klassi tal-Pressjoni (Klassi ASME jew Klassifikazzjoni PN)

Wiċċ-imb'-Dimensjoni Wiċċ (serje API 609 / EN 558)

Tip ta' Konnessjoni tat-Tmiem (Wafer, Lug, jew Flanġ)

Tħaffir u Faċċar tal-Flanġ (RF, RTJ, Finish Lixx)

Materjal tas-Sedil u Limiti tat-Temperatura

Stem Drive Dimensjonijiet & ISO 5211 Pad Daqs

Torque Breakaway Meħtieġa taħt Pressjoni Differenzjali Massima

Nar-Standard Sikur u Rekwiżiti ta' Ċertifikazzjoni

Spazju ta 'Installazzjoni u Orjentazzjoni ta' l-Attwatur

FAQ

Q: X'inhi d-differenza bejn Offset Doppju u Valv tal-farfett Konċentriku?

A: Valv tal-farfett konċentriku għandu z-zokk iċċentrat fin-nofs tad-diska u s-sedil, li jwassal għal kuntatt kontinwu ta '360-grad waqt ir-rotazzjoni. Valv ta 'offset doppju jikkumpensa x-xaft f'żewġ assi, u jikkawża li d-diska titneħħa mis-sedil immedjatament malli tinfetaħ.

Q: Valv tal-farfett doppju-offset awtomatikament għandu ċertifikazzjoni sigura tan-nar-?

A: Le Offset doppju jirreferi għall-ġeometrija mekkanika tal-valv. Il-kwalifika -sikura tan-nar teħtieġ disinn ta' sedil doppju-speċifiku (sedil artab primarju flimkien ma' sedil sekondarju tal-metall) u għandu jiġi ttestjat u ċċertifikat b'mod indipendenti skont standards bħal API 607 jew ISO 10497.

Q: Kif għandi nagħżel l-attwatur it-tajjeb għal valv tal-farfett offset doppju?

A: Id-daqs tal-attwatur għandu jkun ibbażat fuq it-torque breakaway tal-valv fil-pressjoni differenzjali massima (Delta P). Il-kalkolu tad-daqs għandu jqis il-medja tal-proċess, it-temperatura operattiva, il-materjal tas-sedil, il-frekwenza operattiva, u fattur ta 'sikurezza meħtieġ (tipikament 20% sa 30%).

Q: Liema dokumentazzjoni tista 'tiġi pprovduta għall-akkwist tal-proġett?

A: Dokumentazzjoni standard tal-proġett tinkludi Rapporti tat-Test tal-Materjal (EN 10204 3.1), rapporti tat-test tal-pressjoni u t-tnixxija (API 598), ċertifikati tat-test tan-nar API 607-, tpinġijiet tal-Arranġament Ġenerali (GA), u Ċertifikati ta' Konformità.
